۴ مطلب با کلمه‌ی کلیدی «پمپ خلأ بالا از نوع روتاری روغنی» ثبت شده است

سامانه ی خلأ بالا

مشخصات فنی

خلأ نهایی: 6-^10 تور

ابعاد مخزن:  استوانه ای به قطر داخلی 50 سانتیمتر، ارتفاع 70 سانتیمتر بصورت افقی، مجهز به صفحه ی استیل گرم شونده تا 70 درجه سلسیوس(کنترل PID SSR)

جنس مخزن: استینلس استیل 304، دارای پنجره ی بازدید به قطر 20 سانتیمتر و دارای لامپ ال ای دی بازدید درون محفظه

سیستم پمپینگ خلأ بالا : پمپ روتاری دو مرحله ای روغنی بهمراه پمپ دیفیوژن روغنی مجهز به دام سرد آبگرد (Water ColdTrap)

دارای انواع شیرهای خلأ از نوع زاویه ای الکتروپنوماتیکی (Vacuum Angle Valve)، شیر پروانه ای الکتروپنوماتیکی (Vacuum Butterfly) و شیرهای ونت (تخلیه) الکتروپنوماتیکی (Vent Valve)

گیج  های خلأ: از نوع پیرانی و پنینگ( کاتدسرد) و گیج عقربه ای خلأ

سیستم کنترل پروسه: PLC Based  بهمراه تاچ اسکرین 7 اینچ (HMI)

فیدتروهای خلأ: مجهز به فیدتروهای سیگنال خلأ 40 پین، 32 پین و 10 پین قابلیت عبور جریان تا 10 آمپر

مجهز به واحد مراقبت جهت کنترل فشار باد پنوماتیک ورودی

-

مشخصات فنی :

- خلأ نهایی : 6-^10 میلی بار

- ابعاد محفظه : قطر 40 سانتیمتر، ارتفاع 35 سانتی متر - دارای دو پنجره ی بازدید قطر 10 سانتیمتر(روی بدنه) و یک پنجره ی بازدید قطر 25 سانتیمتری(درب بالا)

- جنس محفظه: استیل 304

- سیستم پمپینگ : روتاری دو مرحله ای و توربومولکولار

- گیج خلأ: از نوع ترکیبی پیرانی- خازنی

- فیدتروی سیگنال 10 پین ولتاژ و 2 پین High Voltage

- فیدتروی چرخنده مکانیکی

- اتصالات از نوع اورینگ،کلمپ ، رابط استیل، دهانه ی بسته، ولو تخلیه و ...

- دارای 4 پورت DN25 و 4 پورت DN40 و یک پورت DN63





    nanoadaktrading@gmail.com

سازندهکمپانی First Vacuum  چین

کمپانی First Vacuum دارای استاندارد ایزو 9001 و CE بوده و محصولات آن از کیفیت ساخت بالایی برخوردارند.

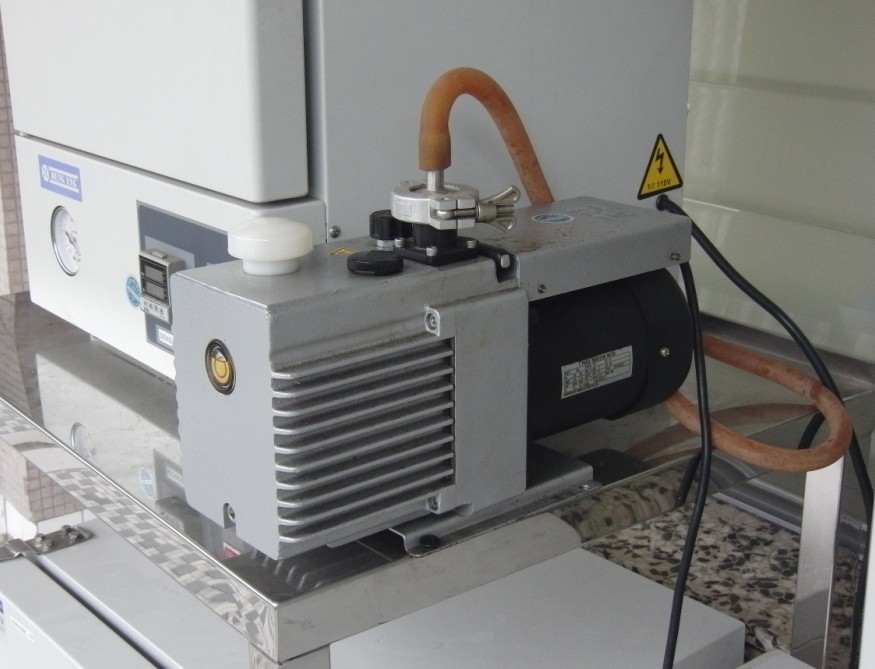

این پمپ ها با به دام انداختن مقدار مشخصی از گاز و تخلیه آن به اتمسفر در یک فرآیند تکراری به ایجاد خلاء می پردازند. این پمپ ها موثرترین پمپ ها در ایجاد خلاء کم و متوسط هستند. خلأ نهایی این پمپ ها حدود 4-^10 میلی بار بوده و مناسب جهت سیستمهای کاربردی خلأ و لایه نشانی می باشند.

این پمپ ها در مدل های FX8, FX16, FX32, FX64 ساخته شده و به بازار عرضه شده اند. مشخصات فنی این پمپ ها در جداول زیر آمده است.

Model

FX8

FX16

FX32

FX60

Displacement speed

m3/h (L/s )

50Hz

8(2.2)

16(4.4)

33.4(9.3)

63(17.5)

60Hz

9.6(2.6)

19.2(5.3)

40(11.1)

75.6(21)

CFM

5.0 cfm

9.0 cfm

20.0 cfm

37.0 cfm

Ultimate pressure

4X10-2 Pa

Inlet Φ

DN25ISOKF

DN40ISOKF

OutletΦ

DN25ISOKF

Motor power (Kw)

0.37Kw

0.55Kw

1.1Kw

2.2Kw











پمپ خلأ بالا از نوع روتاری روغنی (فشار نهایی 4-^10 میلی بار)
